Home » Gebruikte Bridgeport GX1600 met Heidenhain TNC530 besturing, bouwjaar 2012
- december 09, 2025
BOUWJAAR 2012

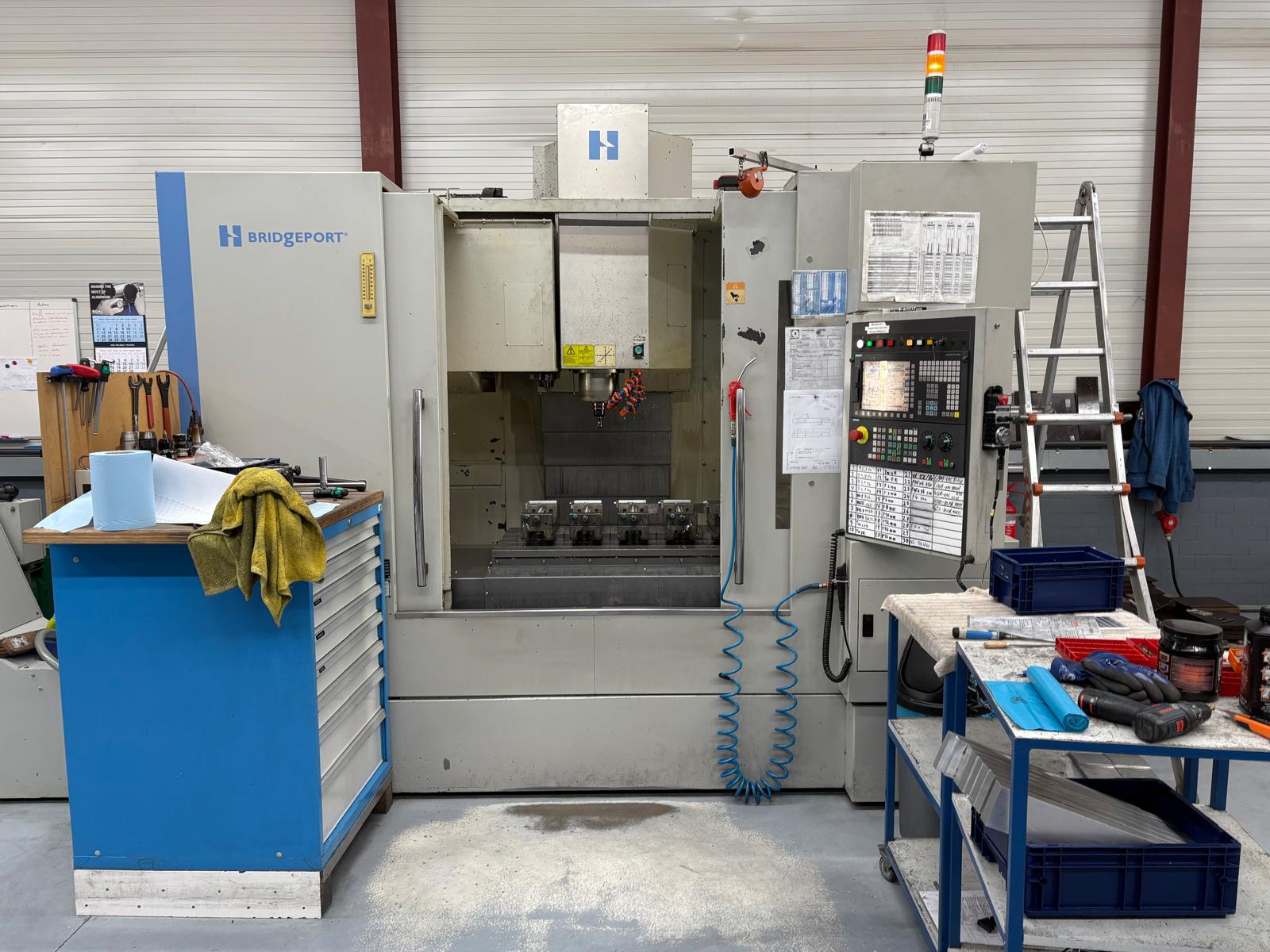

BRIDGEPORT VERTICAAL BEWERKINGSCENTRUM, MODEL GX-1600
De GX-1600 is een volledig digitale machine van hoge kwaliteit en specificaties.
Het heeft een starre constructie en de ontwerpinnovatie is gelijk aan alle Bridgeport producten.
Deze machine is volgens de hoogste standaards gemaakt van grijs gietijzer.
Het is een machine met een grote verspaningsprestatie en betrouwbaarheid.
De GX-1600 is ontwikkeld voor het leveren van hoge prestatie en is dé oplossing voor
de veeleisende gebruiker.
Inclusief standaard toebehoren, t.w.:
- Heidenhain iTNC530 besturing.
- Electronisch handwiel
- Rigid Tapping.
- Spilmotorvermogen max. 37 KW
- Gereedschapwisselaar voor 30 gereedschappen.
- Spanentransporteur
- Koeltank 500 liter.
- Spindel BT40 / 10.000 omw/min
Machinespecificatie Bridgeport Model GX-1600
Verplaatsingen:
– Tafel X-as 1.600 mm.
– Dwarsslede Y-as 700 mm.
– Freeskop Z-as 635 mm.
Tafel:
Tafelopspanvlak 1.700 x 700 mm.
met 5 stuks 18 mm. H8 groeven op 125 mm.
Tafelbelasting 1.500 kg.
Afstand spilneus – tafel;
min. 133-768 mm.
Aanzetsnelheden en nauwkeurigheden:
IJlgang X, Y en Z as 36 m./min.
Aanzetsnelheid X, Y en Z as tot 12.000 mm./min.
Diameter draadspindels 45 mm.
Nauwkeurigheid volgens ISO 230-2
Positioneernauwkeurigheid- A 0,014 mm.
Herhaalnauwkeurigheid – R 0,007 mm.
Machinespecificatie Model GX-1600 (vervolg)
Spindel:
Spilmotorvermogen Heidenhain 37 kW.
Torque Heidenhain (S6-25%) 283 Nm.
Spiltoerentallen 10 – 10.000.
Spildiameter 70 mm.
Spilconus BT40.
Gereedschapwisselaar
Magazijncapaciteit 30 gereedschappen.
Machine- aansluitgegevens:
Hoogte machine 2.878 mm.
Vloeroppervlak 3.298 x 2.724 mm.
Netto gewicht ca. 9.800 kg.
Aansluitwaarde bij 18,5 kW 25 KVA.
Koelvloeistofsysteem 500 liter.
Koelvloeistofpomp 2 bar / 50 liter/p.min.
